アースドリル工法

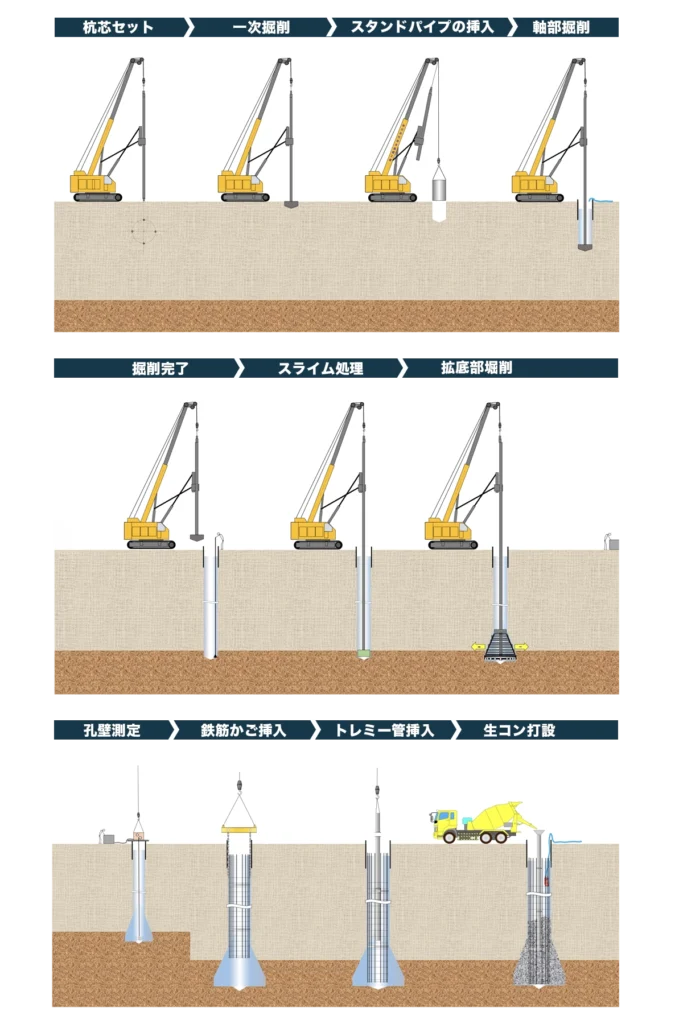

本工法は、ドリリングバケットを回転させて地盤の掘削を行い、バケット内部に取り込んだ土砂を地上に排土する方法で掘削を行う。

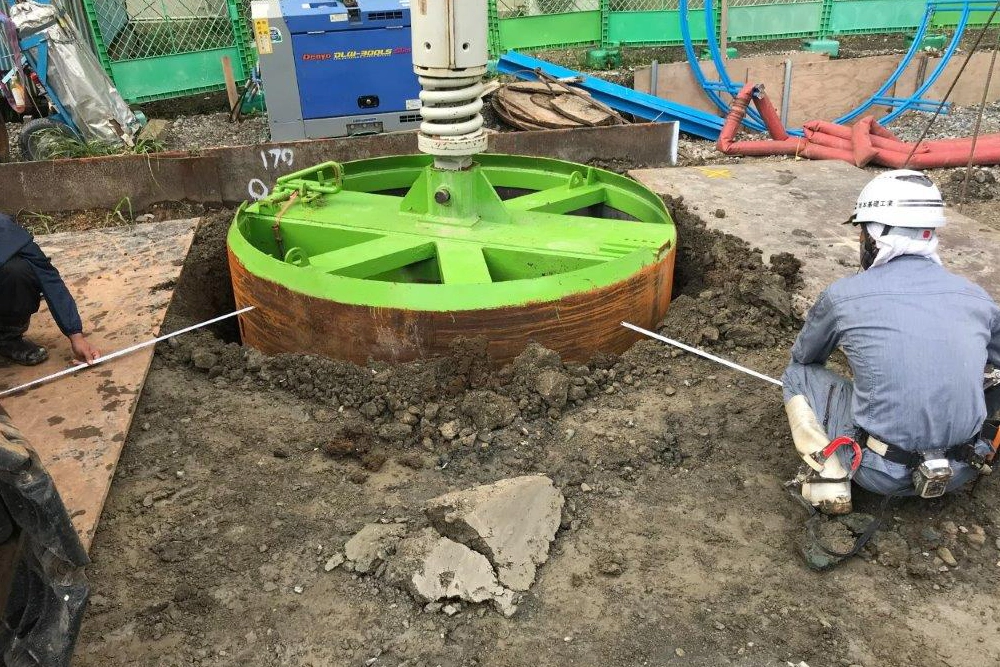

孔壁は、表層部では表層ケーシングを用い、それ以深は安定液で保護する。
掘削完了後、所定の形状に製作された鉄筋かごを孔内に建込み、トレミー管を使用し、コンクリートを打込むことにより杭を築造する。
- 拡底杭を施工する場合は所定の深度まで掘削したのちに各種拡底工法の専用バケットを用いて拡底部の掘削を行う作業が追加される。
工法のメリット
- 機械装置が簡単
- 仮設が簡単で施工速度が速く工費が安い
- 敷地境界から杭までの施工必要距離が小さい

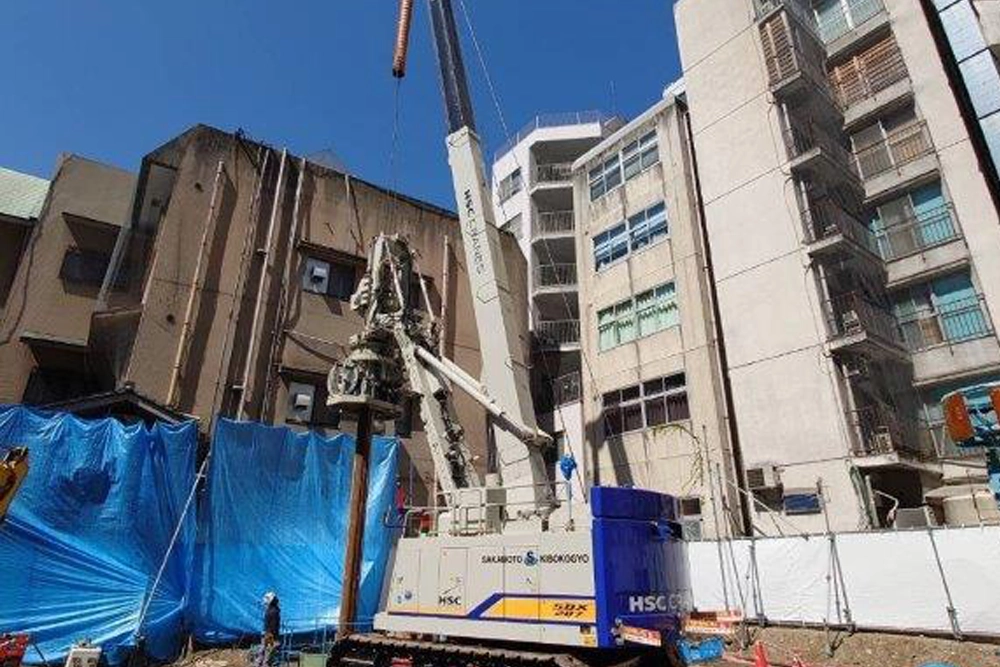

- 狭小地での施工も可能なため市街地での施工が可能
- 掘削土から土質状況を目視で確認できる
- 拡底工法も同じ機械で施工できる
負担も最小限
低振動・低騒音での施工が可能なため、近隣の生活環境への負担も最小限に抑えられます。
経済的＋能率的
機械設備の規模が小さく済む事と掘削速度が速く施工能率にも優れている為、工期短縮とコスト低減に寄与する事
狭小な現場や様々な地層の採掘
狭小地や狭小な現場での施工が可能です。軟弱地盤などで深度60m以上の掘削可能です。
工法のデメリット
- 礫（約10cm以上）層、硬い地盤、玉石の掘削が困難（地盤の条件に左右されやすい）
- 安定液の管理が不適切な場所には、孔壁崩壊を起こすことがある
- 安定液の管理が不適切な場合は、支持力およびコンクリート強度の低下が生じうる
- 安定液を作液する過程でベントナイト等の薬剤を使用するため掘削発生土が産廃処理になり、泥水処理が発生する
アースドリル工法（拡底工法）
通常のアースドリル工法により軸部の堀削をした後、軸部の掘削に用いたアースドリル機に専用の拡底バケットを取り付けます。
掘削孔の底部を広げる事により支持力を大幅に向上させる事が可能になり、施工本数の削減、排出土、打設コンクリート量の低減が可能です。
経済設計に繋がる工法で幅広い建築現場の場所打ち杭施工に採用されています。
ここがポイント！
掘削からコンクリート打設までの杭築造の作業がアースドリル掘削機1台によって施工することが可能
